預制艙結構解析：標準化、模塊化與功能集成的核心設計

預制艙作為智能電網建設的關鍵載體，其結構融合了標準化設計、模塊化布局與功能集成理念，成為現代電力設施高效部署的核心支撐。以下從結構組成、技術特點及功能實現三個維度展開分析。

一、預制艙的基礎結構：標準化與模塊化設計

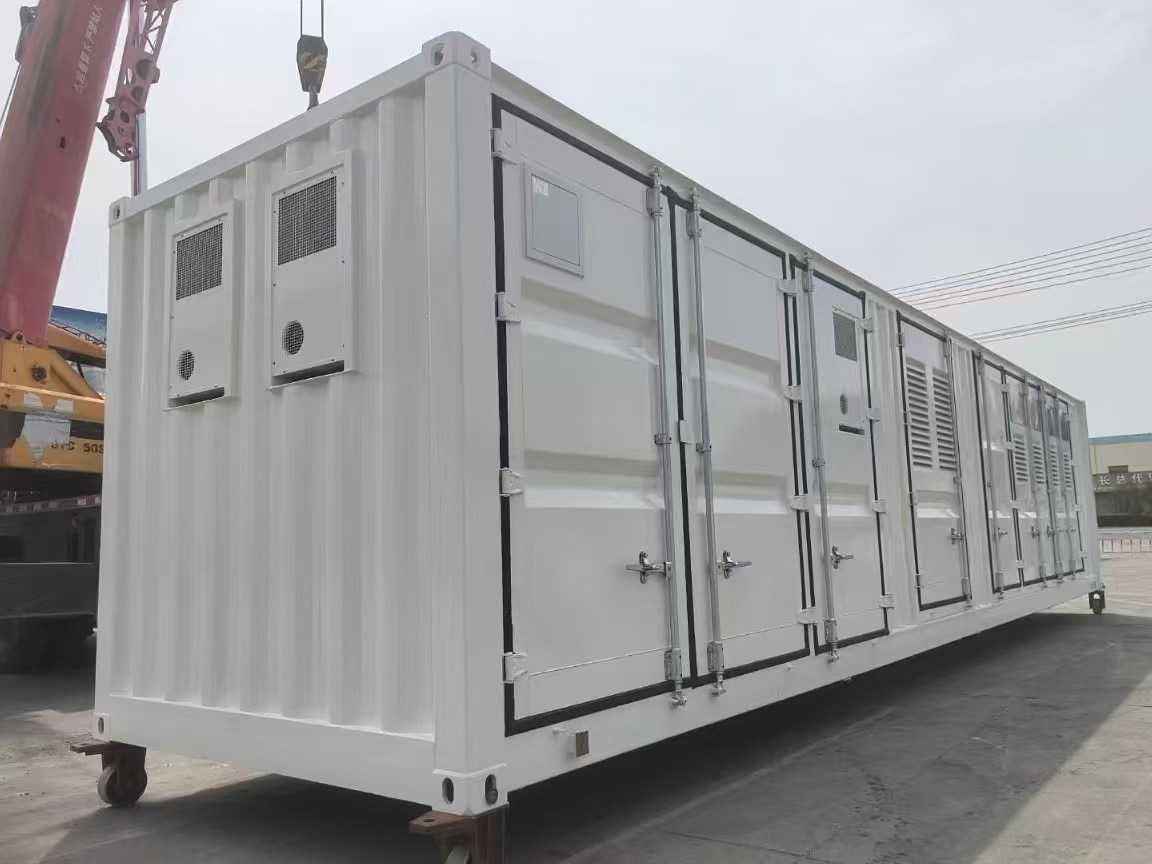

預制艙的骨架通常采用鋼結構框架，以鋼柱、鋼梁和鋼板為主體構架，形成高強度、抗變形的支撐體系。例如，頂框架采用120×60×4毫米矩形管焊接，支撐梁與立柱構成門字形結構，可有效分散頂部載荷，確保在起吊、運輸及安裝過程中不變形。為適應不同場景需求，預制艙的尺寸參照標準集裝箱規格并優化改良，常見長度包括20英尺（6058毫米）、30英尺（9125毫米）及40英尺（12192毫米），寬度與高度統一為2438毫米×2896毫米，既滿足設備布局需求，又便于運輸與現場拼接。

模塊化是預制艙的另一核心特征。根據功能差異，預制艙可分為公用設備艙、間隔設備艙、交直流電源艙、蓄電池艙等模塊，每個模塊獨立承載特定設備，如二次設備屏柜、儲能電池系統或監控裝置。這種設計使得預制艙可根據項目需求靈活組合，例如在1MW/1MWh儲能系統中，將電池管理系統、儲能變流器、消防裝置等集成于40英尺集裝箱內，實現“即插即用”的快速部署。

二、預制艙的功能性結構：環境適應與安全保障

預制艙的結構設計需兼顧環境適應性與設備安全性，其功能性結構主要體現在以下方面：

1. 環境控制系統

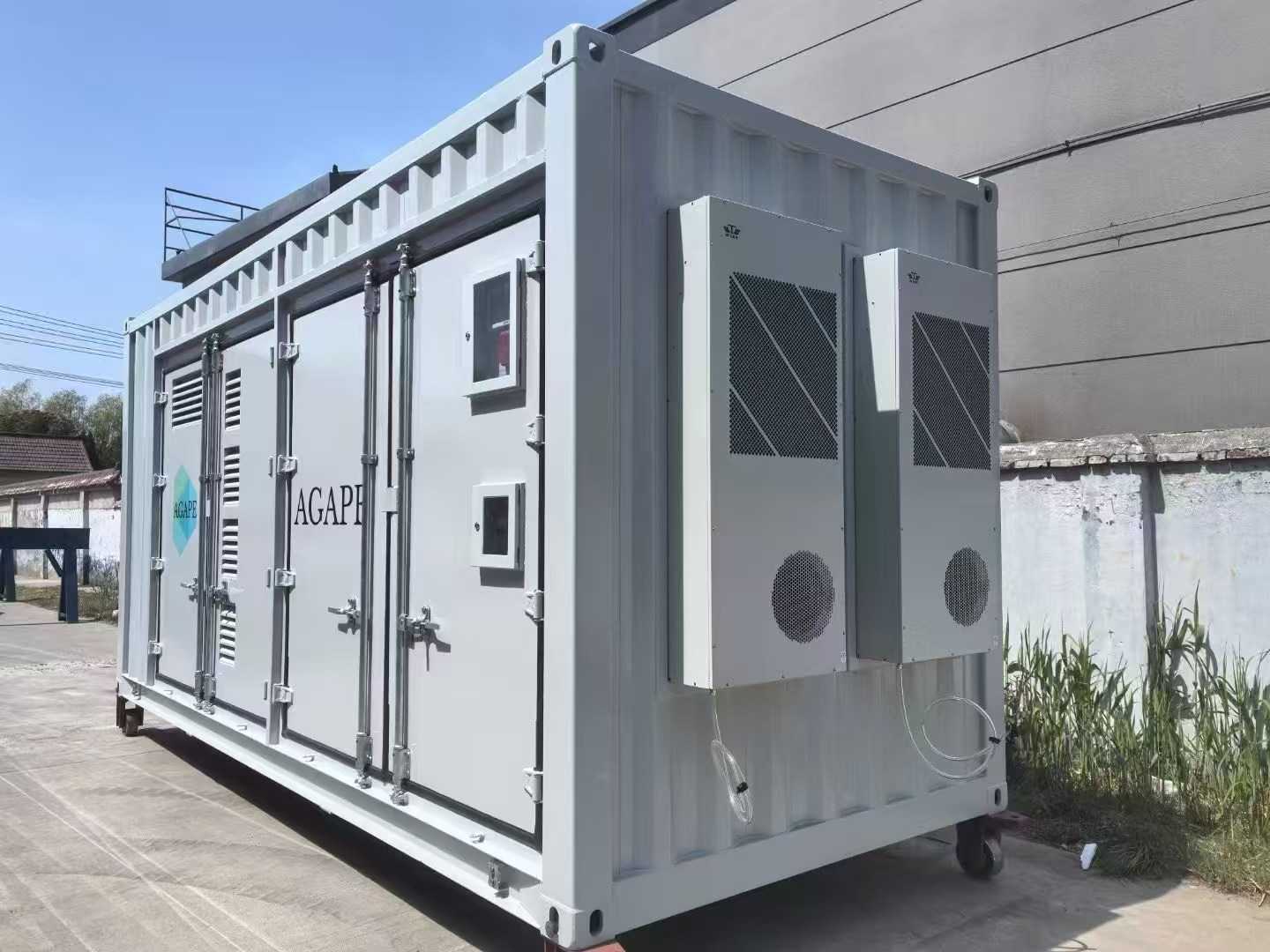

   預制艙內置工業空調與排氣系統，可實時調節艙內溫濕度。例如，在南方地區，艙頂采用50度斜頂設計預防積水；北方地區則增大斜頂角度以應對積雪。同時，艙體壁板與艙門填充隔熱材料，在艙內外溫差55℃時，傳熱系數≤1.5W/(m2·℃)，確保設備在-30℃至50℃極端環境中穩定運行。

2. 安全防護體系

• 防火設計：艙體采用阻燃材料，相鄰艙體間至少一面耐火時間≥3小時，內部配置火災報警系統與專用消防裝置，如七氟丙烷氣體滅火系統，可在火災初期自動啟動。
• 防水防塵：艙體頂部不積水、不滲水，側面設置雙層防水結構，底部采用密封膠圈防止地下水滲透。風窗配備雙向換氣扇與防雨罩，確?？諝饬魍ǖ耐瑫r阻擋飛蟲與灰塵進入。
• 防震抗風：艙體結構滿足8級地震設防要求，連接活立柱設計可支撐12米跨度承重梁，確保運輸與起吊過程中的穩定性；12級風載荷仿真顯示，雙艙體結構可承受強風沖擊。

3. 應急與逃生系統
   艙內配置應急照明、安全出口標志及“推杠式”逃生鎖，通道門滿足IP54防護等級，確保人員在緊急情況下快速撤離。此外，艙體表面涂覆三層船舶用防水涂料，內外蒙皮采用玻璃鋼或不銹鋼材質，防腐性能滿足25年使用壽命要求。

三、預制艙的集成化結構：工廠預制與現場裝配

預制艙的“預制化”特性是其區別于傳統變電站的核心優勢。在工廠內，艙體結構、內部設備安裝、電纜光纜連接及調試工作全部完成，形成“交鑰匙”工程。例如，二次設備屏柜通過槽鋼與底板焊接固定，屏柜間走線采用下部走線形式，通過防靜電地板下方的線纜夾層布置，減少現場二次接線工作量。這種模式使得現場施工周期縮短50%以上，同時降低設計、施工與調試成本。

以電池預制艙為例，其結構需滿足更高安全標準：

• 艙體防護等級≥IP65，支持25年內無限次滿載吊裝；
• 直流匯流設備壁掛式安裝，動力配電箱采用模塊化設計，便于維護與更換；

• 配置阻沙系統，在自然通風狀態下新風進風量≥20%，阻沙率≥99%，適應沙漠等惡劣環境。




•

四、預制艙結構的技術價值：支撐智能電網快速建設

預制艙的標準化、模塊化與預制化設計，解決了傳統變電站建設周期長、占地面積大、環境適應性差等問題。通過“工廠化加工、裝配式建設”模式，預制艙實現了設備集成度與施工效率的雙重提升。例如，在分布式電站項目中，預制艙可快速部署于地鐵、橋梁等工程現場，縮短并網時間；在新能源領域，其集成儲能系統與逆變器的功能，有效提升了光伏、風能電站的能源轉換效率。

未來，隨著物聯網與AI技術的融合，預制艙將向智能化、定制化方向升級。例如，通過傳感器實時監測設備狀態，利用算法優化運行策略；或根據不同場景需求，提供尺寸、功能模塊的個性化定制，如110kV高壓設備預制艙、SVG設備箱等。這些創新將進一步鞏固預制艙在電力行業中的核心地位，推動智能電網向高效、可靠、靈活的方向發展。
