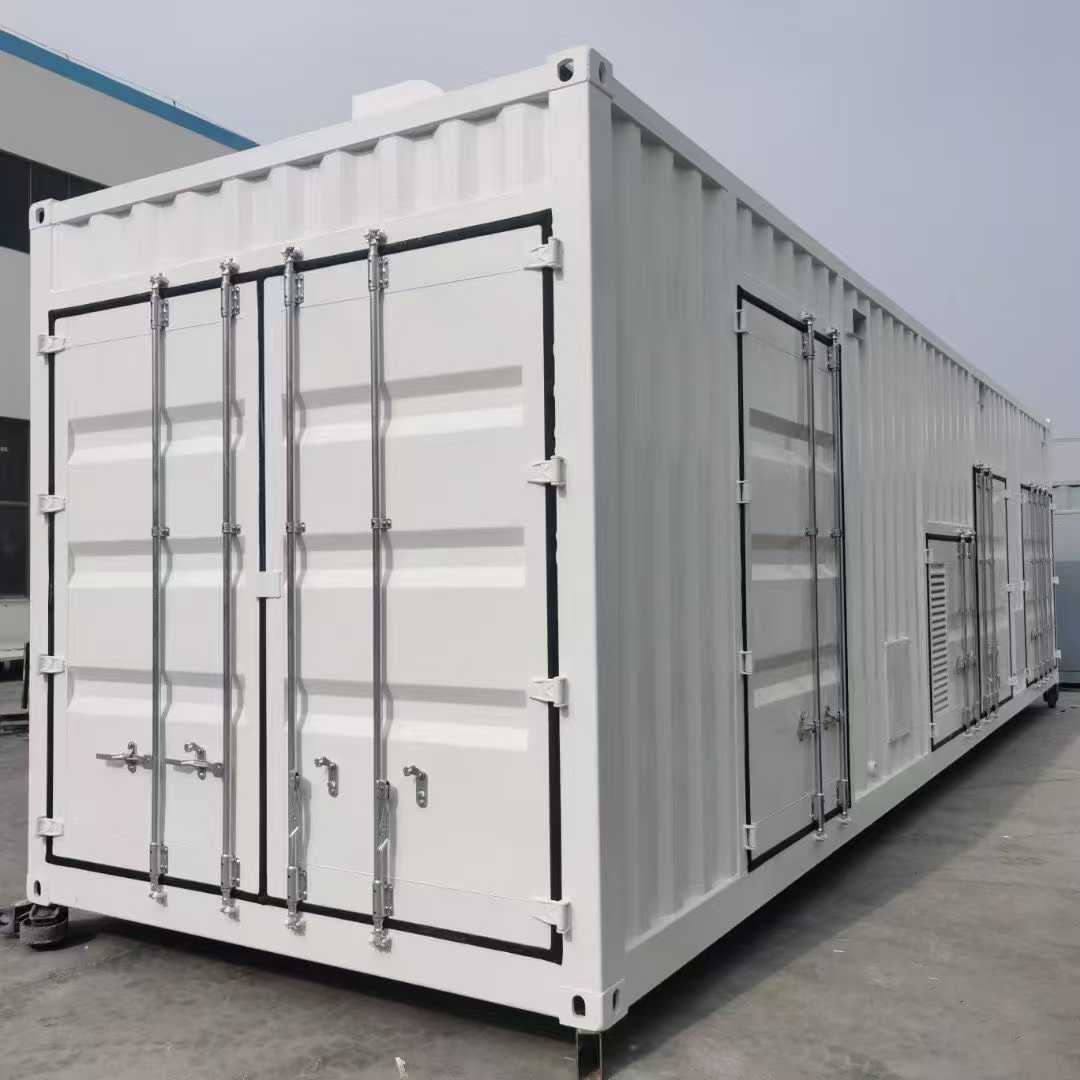

電力預制艙在設計吊裝時需綜合考慮結構強度、重心平衡、運輸適配性及現場操作安全性，以確保吊裝過程高效、可靠且無風險。以下是關鍵設計要點及注意事項：
一、結構強度與吊點設計
- 吊點位置與數量
- 吊點應均勻分布在艙體頂部或?qū)Ｓ玫醵希瑪?shù)量根據艙體尺寸和重量確定（通常4-8個）。
- 吊點需通過有限元分析驗證其承載能力，確保在最大起吊重量下不發生變形或斷裂。

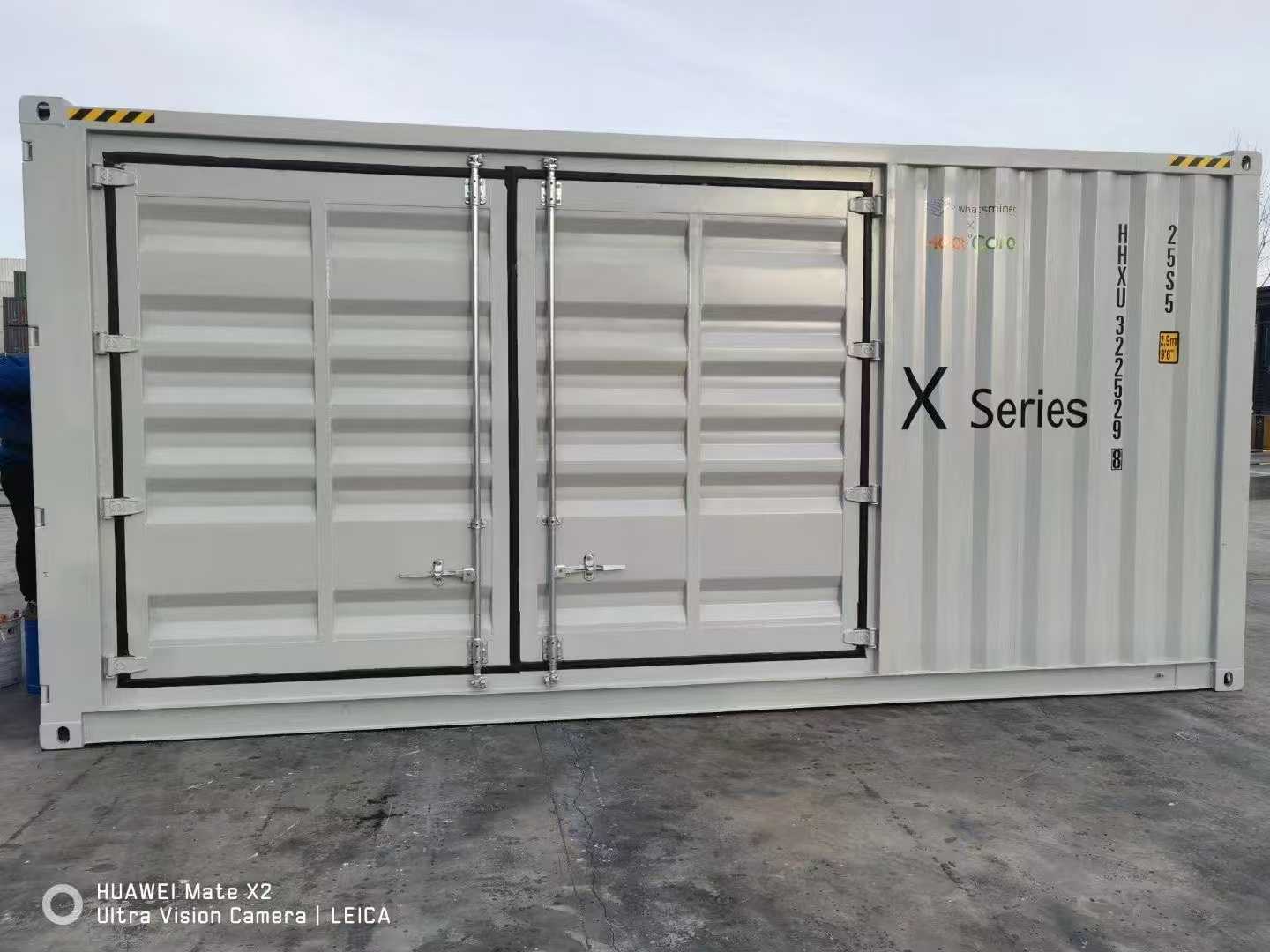

- 示例：20尺標準艙體采用4個吊耳，單個吊耳承載力≥5噸，滿足總重20噸的吊裝需求。
- 吊耳結構與材料
- 吊耳應采用高強度鋼材（如Q345B），與艙體骨架焊接牢固，焊縫長度≥3倍吊耳厚度。
- 吊耳內部需設置加強筋板，避免局部應力集中導致撕裂。
- 吊耳表面應光滑無銳邊，防止吊索磨損。
- 艙體結構加固
二、重心計算與平衡控制
- 重心位置確定
- 通過三維建模計算艙體重心坐標，確保吊裝時艙體保持水平，避免傾斜導致側翻。
- 重心高度應低于吊點連線形成的平面，以增強穩定性。
- 配重設計（如需）
- 若艙體內設備分布不均（如一側為變壓器，另一側為電池簇），需在輕載側增加配重塊，平衡重心。
- 配重塊應固定牢固，防止吊裝過程中滑動。
- 吊索角度限制
- 吊索與垂直方向夾角應≤45°，避免水平分力過大導致艙體側移或吊耳受力不均。
- 若受場地限制需增大角度，需通過計算增加吊索數量或選用更高強度吊索。
三、運輸適配性與尺寸限制
- 運輸尺寸合規性
- 艙體外形尺寸需符合公路運輸限高（通常≤4.5米）和限寬（≤3米）要求，避免超限運輸。
- 若采用鐵路運輸，需滿足《鐵路超限超重貨物運輸規則》中二級超限標準（寬度≤3.4米）。
- 轉彎半徑與通道寬度
- 設計時應考慮運輸車輛的最小轉彎半徑（通?！?8米），確保在狹窄場地內能完成調頭。
- 通道寬度應≥艙體寬度+2米（兩側安全距離），避免刮擦障礙物。
- 吊裝空間預留
- 現場吊裝區域需預留足夠空間，確保吊臂旋轉半徑內無障礙物。
- 示例：50噸汽車吊的吊臂長度需≥24米，作業半徑≥10米。
四、現場操作安全性設計
- 吊裝導向與定位裝置
- 在艙體底部設置導向槽或定位銷，與基礎預埋件對齊，確保吊裝后快速精準就位。
- 導向槽寬度應略大于定位銷直徑（通常大2-3mm），便于插入且避免卡滯。
- 防滑與防墜落措施
- 艙體頂部吊裝區域應設置防滑踏板或花紋鋼板，防止人員滑倒。
- 在艙體邊緣安裝臨時護欄，高度≥1.2米，防止物品墜落傷人。
- 應急停止機制
五、環境適應性設計
- 抗風設計
- 在沿?；蚨囡L(fēng)地區，艙體需通過風洞試驗驗證抗風能力，確保在12級臺風下不發生傾覆。
- 吊裝時若遇大風天氣（風速≥8級），應暫停作業并加固艙體。
- 防腐與耐候性
- 吊耳及艙體表面涂層需滿足C5級防腐標準（適用于高鹽霧環境），厚度≥80μm。
- 在低溫地區（-30℃以下），吊索應選用抗脆斷材料（如鍍鋅鋼絲繩）。
六、合規性與標準遵循
- 符合國家標準
- 設計需滿足GB/T 44026-2024《預制艙式鋰離子電池儲能系統技術規范》中吊裝相關條款。
- 參考DL/T 5757-2016《電力預制艙式變電站施工及驗收規范》進行驗收。
- 第三方認證
- 吊裝結構需通過TüV、SGS等機構認證，確保設計安全性和可靠性。
- 提供吊裝計算書和有限元分析報告作為技術依據。
